ドラレコ取り付け



スバルのインプレッサGDB向けです。
ドラレコを付けましたので、参考になれば幸いです。

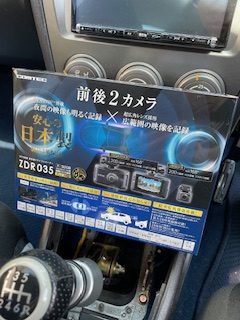

機種は、COMTEC製　ZDR035　前後２カメラタイプです。
ドラレコは電源を繋げてカメラコードを接続するだけなのですが、
配線を通したり、隠したりする処理のほうが時間かかりますね。
GDBはもう古い車なので、いろいろ簡単に外すことができて
これであれば自分でやる気になります。

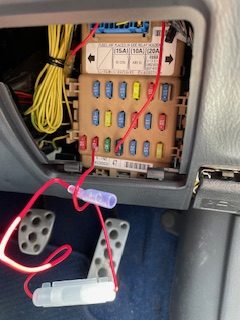

電源は運転席の膝元にあるヒューズから取りました。
下の左から２番目の10A、リアワイパー用です。
ネットで調べると、ここから取る人が多いですね。
テスターで調べましたが、ヒューズ下側の端子がバッテリー側でした。

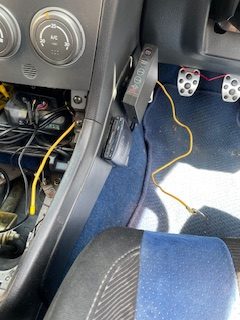

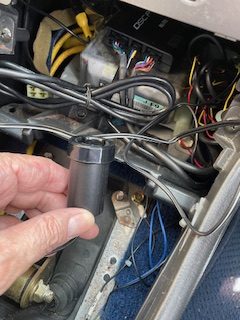

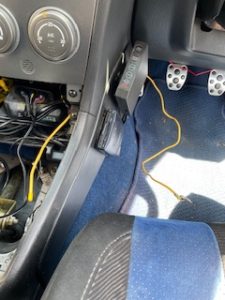

足元からセンターコンソールに配線を通して、シガーソケットタイプの
コネクタを接続します。適当なボルトにアース端子を接続しました。

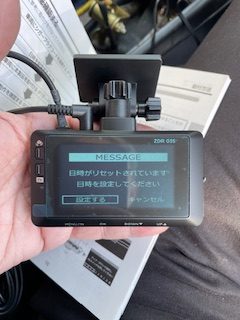

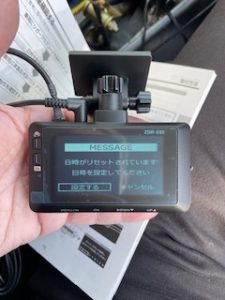

ここで、とりあえずドラレコ本体に電源を接続して、通電確認します。

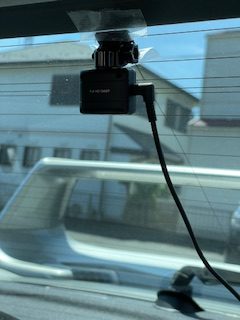

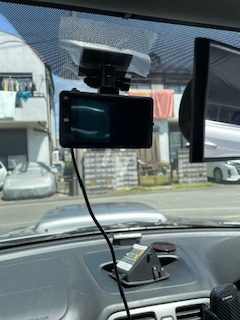

通電確認できたので、次に前後のカメラを養生テープで仮止めします。

次に、リアカメラのケーブルを前まで引き回します。

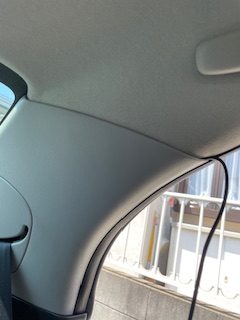

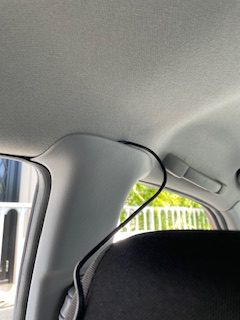

床と天井と迷ったのですが、天井のほうが楽そうだったので天井やドア上を
引き回して内装カバー、ゴムシールの裏にケーブルを押し込んで隠します。ヨイショ、ヨイショ。。。

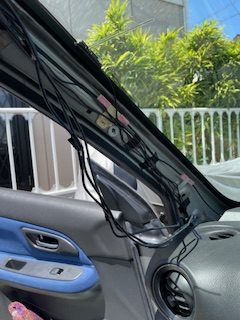

Ａピラーのカバーを外して、フロントカメラのケーブル、リアカメラのケーブルを
まとめて足元へ送ります。ここは配線が多くて、盛り上がらないように気を付けながら。。。

助手席足元のカーペットの裏に余った配線を隠します。

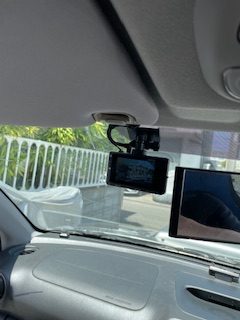

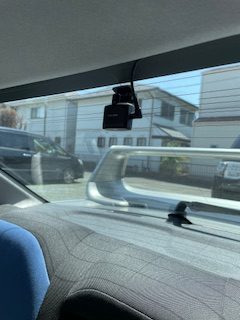

ここまでできたら、あとは前後のカメラを付属の両面テープで本固定します。
両面テープ貼る前にはクリーナーで脱脂して、失敗しないように集中して貼り付け！

これで完成！
作業時間は２時間ちょっとでした。
ドラレコ付けても走りには変わりませんが、安心感はありますね。
